Выбор мостового крана подразумевает не только подбор грузоподъемности под самый тяжелый груз. Грузоподъемность, пролет, высота подъема, верхнее свободное пространство и класс режима работы — тесно взаимосвязанные параметры, которые влияют на вес моста, нагрузки на колеса, рабочие зазоры и итоговую стоимость проекта.
Данное руководство помогает преобразовать производственные требования и условия объекта в практические технические характеристики крана для производственных предприятий, сталелитейных заводов, ремонтных цехов и объектов коммунального хозяйства.
1. Ключевые характеристики крана: грузоподъемность, пролет и высота подъема
Определение грузоподъемности по максимальной подвешенной нагрузке
Начните с расчета реальной максимальной нагрузки на крюк, а не только массы обрабатываемой детали. В расчет необходимо включить стропы, подъемные балки, С‑образные крюки, электромагниты, грейферы, клещи и любые другие подкрюковые приспособления.
В компании FLAGCRANE наш инженерный коллектив анализирует обрабатываемые материалы, подъемные приспособления и условия эксплуатации для подбора оптимальной грузоподъемности. Наши краны могут комплектоваться различными приспособлениями: подъемными балками, электромагнитами, С‑образными крюками и клещами.
Не завышайте грузоподъемность только для создания запаса безопасности. Слишком большой кран увеличивает собственный вес, нагрузки на колеса и требования к несущим конструкциям. Сначала рассчитайте реальную максимальную подвешенную нагрузку, после чего подтвердите требуемую грузоподъемность согласно действующим стандартам и классу режима работы.
Определение пролета крана по геометрии подкрановых путей
Пролет мостового крана определяется расположением рельсов подкранового пути, а не просто полезной шириной здания. Уточните осевые линии рельсов, длину подкранового пути, положение колонн, величину подхода к краям и расположение близлежащих препятствий.
Увеличение пролета может потребовать более тяжелого моста и повысить нагрузки на колеса. Для уже существующих цехов перед окончательным выбором крана обязательно проверяйте состояние подкрановых балок и колонн.
Зафиксируйте три основные размерности: пролет между осями рельсов, общая длина перемещения крана и рабочие зазоры у стен, колонн, воздуховодов и технологического оборудования.
Расчет высоты подъема, высоты положения крюка и доступного верхнего свободного пространства
Высота подъема — вертикальный ход крюка, требуемый для выполнения технологической операции. Верхнее свободное пространство — вертикальный объем, необходимый для размещения моста, тележки и тали при крайнем верхнем положении крюка.
Учитывайте самую низкую точку захвата груза, самую высокую точку укладки, габариты груза, длину стропов, а также наличие приямков и оборудования ниже уровня пола. Только высота потолка не является достаточным параметром.
2. Подбор класса режима работы и конфигурации крана под реальные условия эксплуатации
Выбор класса режима работы по спектру нагрузок и рабочим циклам
Грузоподъемность определяет максимальную массу поднимаемого груза, а класс режима работы описывает интенсивность и частоту эксплуатации оборудования.
Два крана грузоподъемностью 10 тонн могут иметь совершенно разную конструкцию: один периодически поднимает тяжелые электродвигатели при ремонте, а второй непрерывно работает в несколько производственных смен.
Перед выбором класса работы определите количество подъемов в час, общее время работы, число смен в сутки, типовую нагрузку, долю подъемов на нагрузке близкой к номинальной и ожидаемые расстояния перемещения. Системы классификации CMAA, FEM и ISO отличаются между собой, их параметры нельзя переводить один‑к‑одному.
表格
| Профиль эксплуатации | Основной параметр для расчета |
|---|---|
| Периодическое техническое обслуживание | Доступ к зоне, зона покрытия крюка, экономичность |
| Повторяющиеся производственные операции | Частота циклов, позиционирование, управление приводами |
| Сталеплавильное производство | Тяжелый режим, высокая температура, запыленность, специальные приспособления |
Выбор между однобалочной и двухбалочной конструкцией мостового крана

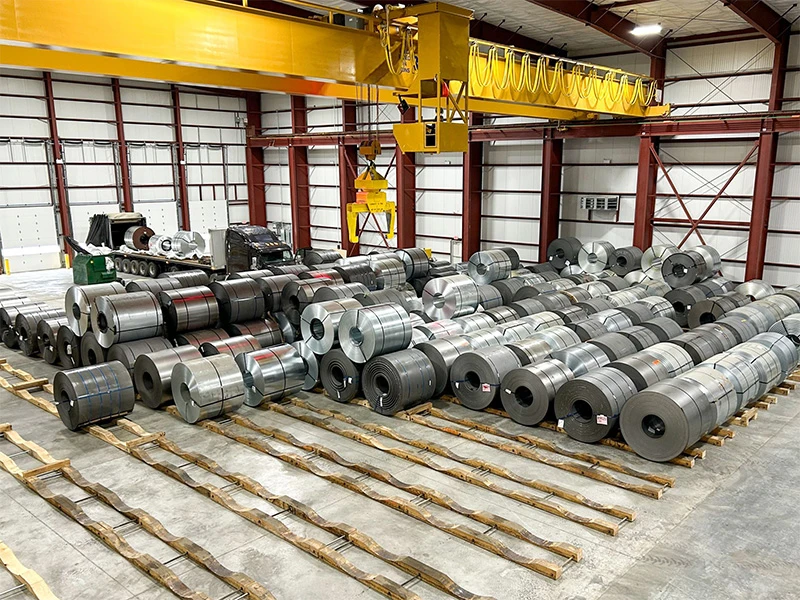

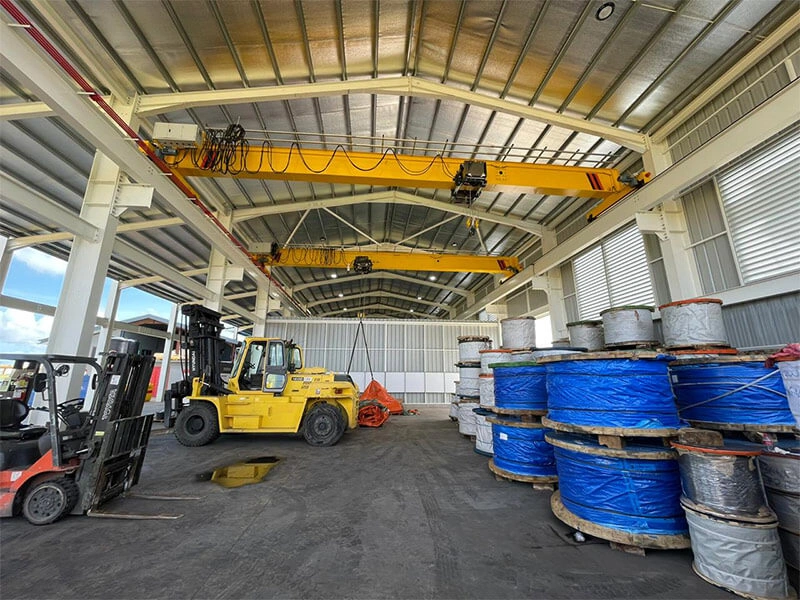

Однобалочные краны часто являются экономичным решением при умеренной грузоподъемности, пролете и классе режима работы; их малый собственный вес снижает нагрузки на конструкции здания. Двухбалочные модели становятся предпочтительными при росте грузоподъемности, пролета, высоты подъема, интенсивности эксплуатации или при необходимости установки специального оборудования.
Корректировка характеристик для сталелитейных, производственных и коммунальных предприятий
При одинаковой грузоподъемности характеристики кранов могут сильно отличаться. Производственные предприятия делают акцент на точном повторяющемся позиционировании и частых рабочих циклах. Ремонтные цеха обычно требуют большой зоны покрытия крюка при низкой частоте подъемов. На объектах энергетики и водного хозяйства краны используются для подъема тяжелых двигателей, насосов и турбин во время планового ремонта.

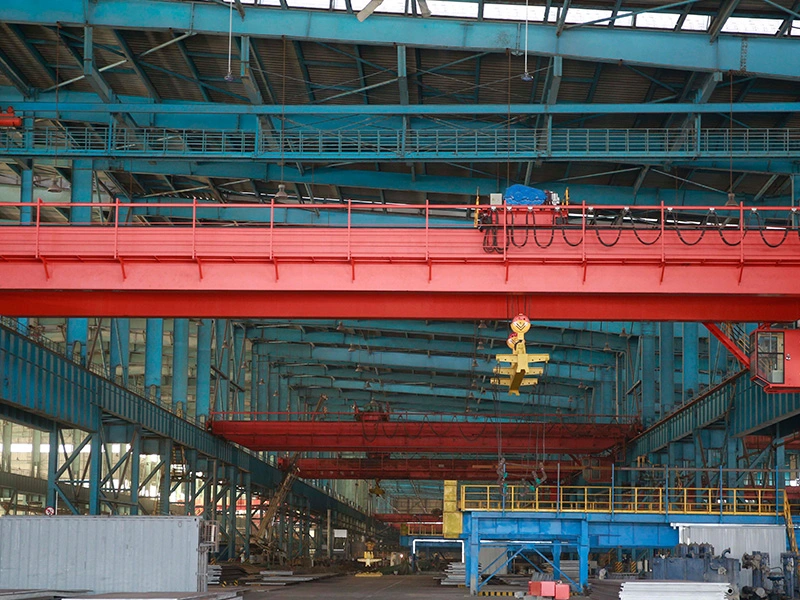

Для сталелитейных производств добавляются факторы высокой температуры, запыленности и интенсивной работы. FLAGCRANE предоставляет индивидуальные решения кранов для литейных участков, обработки слябов и термических цехов, включая работу с разливочными ковшами, заготовками, слитками и стальными рулонами.
3. Распространенные ошибки при подборе размеров мостового крана, приводящие к росту стоимости и рискам
Подбор грузоподъемности только по массе детали либо необоснованное завышение параметров
Игнорирование стропов и подкрюковых приспособлений приводит к занижению грузоподъемности, потому что эти устройства являются частью подвешенной нагрузки. Чрезмерное завышение характеристик порождает другую проблему: увеличивается вес крана, растут нагрузки на колеса и требования к строительным конструкциям.
Сначала опишите реальную подъемную операцию, после чего подбирайте грузоподъемность с учетом полной нагрузки и инженерных требований.
Путаница между габаритами здания и полезными параметрами пролета и высоты подъема крана
Помните, что общая ширина здания не равна пролету крана, а зазор под потолком не соответствует полезной высоте подъема. Балки, осветительные приборы, воздуховоды, оборудование и величина подхода крюка сокращают рабочее пространство оборудования.
Для проектов модернизации обязательно проверяйте существующий подкрановый путь. Кран может физически поместиться в габариты цеха, но его нагрузки на колеса или требования по классу работы могут превышать допустимые значения для несущих конструкций.
4. Необходимые данные для получения точного коммерческого предложения от производителя кранов
Корректный запрос коммерческого предложения должен описывать подъемную операцию и особенности сопряжения с конструкциями здания. В FLAGCRANE мы рекомендуем предоставить следующую информацию:
- Максимальная и типовая нагрузка с учетом подъемных приспособлений.
- Пролет, длина подкранового пути и требуемая высота подъема.
- Чертежи здания, сведения о том, новое это предприятие или существующее.
- Количество подъемов в час, число смен в сутки и ожидаемый спектр нагрузок.
- Условия эксплуатации внутри помещения или на открытом воздухе, температура, запыленность и другие факторы среды.
- Требуемые скорости, способ управления и параметры электроснабжения.
- Специальные приспособления: электромагниты, клещи, С‑образные крюки, подъемные балки.
Этот набор данных используется нами при разработке индивидуального крана: грузоподъемность, высота подъема, пролет, длина перемещения, электроснабжение, сфера применения и условия эксплуатации.
Часто задаваемые вопросы по подбору размеров мостовых кранов
В: Как рассчитать требуемую грузоподъемность мостового крана для моих задач?
О: Суммируйте максимальную массу обрабатываемой детали, стропов, подъемных балок и других подкрюковых устройств. После этого подтвердите номинал крана с учетом реального рабочего цикла и действующих проектных требований. Не подбирайте грузоподъемность исключительно по весу детали.
В: Как измеряется пролет мостового крана?
О: Пролет определяется геометрией подкрановых рельсов, обычно по расстоянию между их осевыми линиями. Уточняйте размер по натурным замерам или достоверным чертежам здания, не берите за основу общую ширину цеха.
В: Какая высота подъема и верхнее свободное пространство нужны мостовому крану?
О: Высота подъема должна охватывать весь вертикальный ход от точки захвата до точки укладки груза, включая высоту груза и стропов. Верхнее свободное пространство должно вмещать кран и таль над крайней верхней позицией крюка с соблюдением всех требуемых зазоров.
В: Какой класс режима работы мостового крана нужен для производственного предприятия или сталелитейного завода?
О: Класс работы выбирается по частоте эксплуатации, спектру нагрузок, часам работы и условиям среды. Кран для ремонта и производственный кран при одинаковой номинальной грузоподъемности могут иметь разный класс режима работы. Для условий сталелитейного производства может потребоваться металлургическое исполнение для работы при высоких температурах и интенсивных нагрузках.
В: Как выбрать: однобалочный или двухбалочный мостовой кран при большой грузоподъемности и длинном пролете?
О: При высокой грузоподъемности и длинных пролетах чаще предпочитают двухбалочную конструкцию, однако универсального порога по тоннажу не существует. Необходимо комплексно оценить класс режима работы, высоту положения крюка, нагрузки на здание, подъемные приспособления и доступ для технического обслуживания. Пришлите в FLAGCRANE данные о нагрузках и чертежи цеха, мы подберем конфигурацию под ваши реальные условия эксплуатации.
