Выбор мостового крана исключительно по номинальной грузоподъемности является дорогим упрощением. Система грузоподъемностью 10 тонн может использовать одну балку в одном пролете и две балки в другом. Правильное решение зависит от полезной высоты подъема крюка, нагрузки на оборудование, нагрузок на конструкцию здания и затрат на поддержание производственного процесса. Данное руководство сравнивает обе конструкции для металлообработки, производства, работ по техническому обслуживанию, а также для объектов энергетики и водного хозяйства.
Однобалочный и двухбалочный мостовые краны: краткий ответ
В чем различие двух конструкций балок
Однобалочный мостовой кран имеет одну главную балку. Его электрическая таль обычно перемещается по нижнему полке балки, что снижает вес моста и нагрузки на подкрановый путь.
Двухбалочный мостовой кран использует две балки. Его тележка перемещается по рельсам над балками или между ними, что позволяет устанавливать лебедочные тележки, вспомогательные тали, платформы и компоненты для тяжелых режимов работы. Увеличенный вес может потребовать усиленных опор.
Обе конструкции требуют инженерного расчета с учетом нагрузки, пролета, условий эксплуатации и действующих нормативов.
Краткое сравнение однобалочного и двухбалочного мостовых кранов
| Параметр сравнения | Однобалочный мостовой кран | Двухбалочный мостовой кран |
|---|---|---|
| Конструкция балок | Одна балка, малый собственный вес | Две балки, высокая гибкость конфигурации |
| Система подъема | Обычно подвесная таль | Таль или открытая лебедочная тележка |
| Оптимальная область применения | Умеренные нагрузки и режим работы, зоны технического обслуживания | Тяжелые, частые или критически важные для технологического процесса подъемы |
| Воздействие на здание | Как правило, меньшие нагрузки на колеса | Необходимо проверять повышенные реакции опор |
| Доступ для обслуживания | Простое расположение компонентов | Возможность интеграции проходов и сервисных платформ |
| Первоначальные инвестиции | Обычно ниже | Обычно выше |
Важно учитывать зону пересечения условий: две балки могут быть целесообразны при грузоподъемности 5 или 10 тонн, в то время как однобалочная модель способна выдерживать и большие нагрузки.
Верхнее свободное пространство, класс режима работы и стоимость жизненного цикла: три решающих фактора
Верхнее свободное пространство против высоты подъема крюка: какая конструкция эффективнее использует вертикальное пространство?
Верхнее свободное пространство — это пространство над подкрановым путем или краном; высота подъема крюка — полезный вертикальный ход крюка под ним. Легкая балка однобалочного крана позволяет уменьшить конструктивную высоту, но подвесная таль размещает крюк под балкой. Верхняя тележка двухбалочного крана позволяет разместить механизмы выше и увеличить полезный ход крюка.
Сравнивайте чертежи, где указаны высота рельс, высота крана, верхнее положение крюка, зазор под крышей и препятствия. Учитывайте груз, подъемные приспособления и безопасные зазоры.
Класс режима работы крана: рассчитывайте нагрузку, а не только максимальную грузоподъемность
Номинальная грузоподъемность определяет, какой вес может поднимать кран; класс режима работы описывает интенсивность его эксплуатации. При выборе учитываются часы работы, количество подъемов в час, средняя нагрузка, частота работы на полную нагрузку, количество пусков, расстояния перемещения и скорости. Высокая температура, пыль, коррозионные пары и воздействие внешней среды также влияют на состояние компонентов.
Ориентируйтесь на классификацию согласно указанному стандарту, не выполняйте произвольный перевод обозначений. Европейская однобалочная модель HD от FLAGCRANE разработана для класса работы А5; линейки QD и QDX покрывают классы от А5 до А8. Завышенный класс режима работы увеличивает стоимость и вес, а заниженный — ускоряет износ деталей.
Стоимость жизненного цикла: цена покупки, нагрузки на здание, энергопотребление и простои
Сравнивайте стоимость установки и эксплуатации, а не только цену самого крана:
- Балка, таль или тележка, системы управления и подъемные приспособления.
- Подкрановые пути, колонны, фундаменты и усиление конструкций.
- Доставка, монтаж, пуско‑наладочные работы и простои производства.
- Энергопотребление, проверки, изнашиваемые детали и запасные части.
- Доступ для технического обслуживания, время ремонта и потери выпуска продукции.
Однобалочный мостовой кран может сократить объем строительных работ и энергопотребление при перемещении. При тяжелых режимах эксплуатации двухбалочная конструкция может оказаться более экономичной в долгосрочной перспективе за счет подходящего класса работы, удобства обслуживания и срока службы. Оценивайте перспективы автоматизации и рост нагрузок уже на этапе проектирования; последующая модернизация моста и подкрановых путей почти всегда связана со значительными затратами.

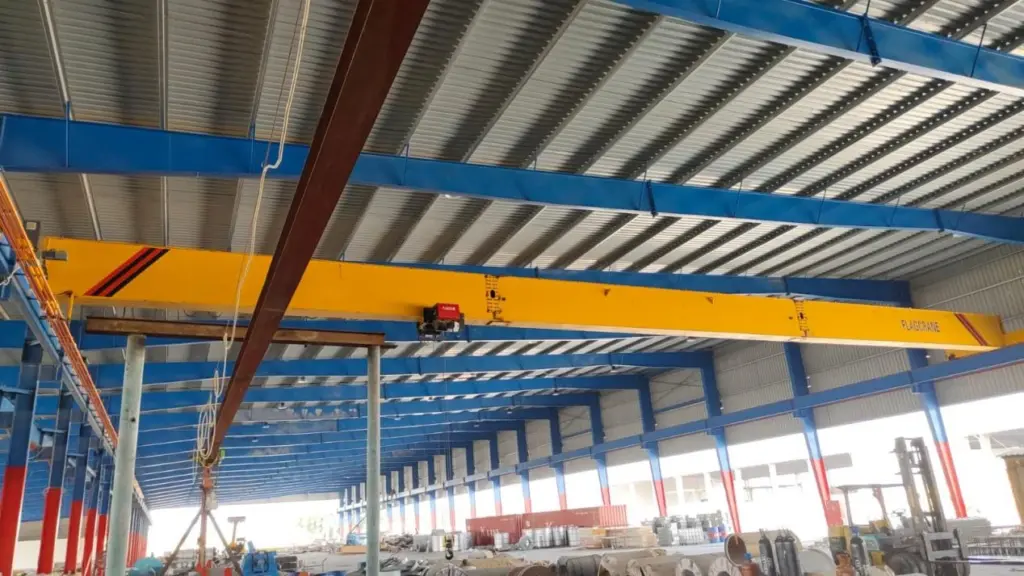

Пример из практики заказчика: почему склад металлопродукции использовал как однобалочные, так и двухбалочные краны
Требования проекта к верхнему свободному пространству и манипуляции грузами
Поставщик холоднокатаной стали нуждался в подъемном оборудовании для связанных между собой внутренних и внешних зон хранения. Большие пролеты, ограниченное вертикальное пространство и разнообразие технологических операций делали неэффективным использование одного типа кранов во всех пролетах. Заданный класс эксплуатации — FEM 2M и А5.
Почему FLAGCRANE применил четыре различные конфигурации кранов
Были поставлены четыре конфигурации:
表格
| Кран | Грузоподъемность | Пролет | Высота подъема |
|---|---|---|---|
| Двухбалочный QDXX с открытой лебедочной тележкой | 10 т | 32,77 м | 9 м |
| Европейский однобалочный HD | 10 т | 32,77 м | 9 м |
| Двухбалочный NLH с тележкой электрической тали | 5 т | 32,72 м | 9 м |
| Европейский однобалочный HD | 5 т | 32,72 м | 9 м |
10‑тонный кран QDXX оснащен частотно‑регулируемым приводом подъема и перемещения для работы со стальными рулонами. Остальные краны оборудованы европейскими талями с двухскоростным подъемом и частотным регулированием поперечного перемещения. Индивидуально подобранная геометрия позволила уменьшить вертикальные габариты.
Одинаковая грузоподъемность и размеры не гарантируют одинаковый выбор оборудования. Могут отличаться спектр нагрузок, требования к позиционированию, тип тали и задачи для каждого пролета.
Оптимальные области применения однобалочных и двухбалочных кранов
Применение однобалочных кранов: производство, техническое обслуживание и объекты коммунального хозяйства
Однобалочные мостовые краны подходят для механической обработки, сборки, обслуживания оборудования и складских операций при умеренных нагрузках и циклах работы. Они также используются для обслуживания турбин, насосов и электродвигателей на объектах энергетики и водного хозяйства при периодических подъемах.
Наша европейская модель HD класса А5 имеет грузоподъемность от 2 до 16 тонн, пролеты от 7,5 до 28,5 м и высоту подъема от 6 до 18 м. Мостовые краны серии LD обеспечивают компактный подъем с помощью электрической тали для менее ответственных работ. Окончательные предельные параметры определяются проектом.
Применение двухбалочных кранов: сталелитейные заводы, тяжелое производство и технологические краны
Системы двухбалочных мостовых кранов подходят для сталеплавильного производства, литейных цехов, тяжелой промышленности и критически важного технического обслуживания объектов коммунального хозяйства, где требуется высокая частота работы, устойчивость или специальные подъемные приспособления. Доступны опции: лебедочные тележки, подъемные балки, клещи для рулонов, электромагниты, грейферы и вспомогательные крюки.

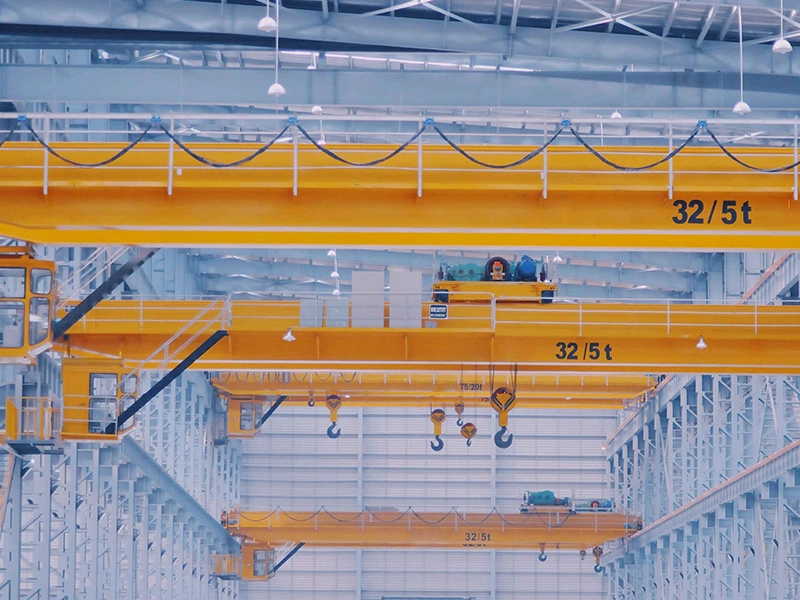

Мостовые краны QD от FLAGCRANE рассчитаны на грузоподъемность от 5 до 800 тонн, пролеты 7,5‑35 м, высоту подъема 6‑30 м и классы работы А5‑А8. Модели QDX — грузоподъемностью 5‑320 тонн с частотно‑регулируемым приводом. Окончательные технические характеристики определяются инженерным расчетом.
Как правильно подобрать мостовой кран для вашего предприятия
Семь исходных данных для передачи поставщику мостовых кранов
Предоставьте эти семь данных перед запросом окончательной конфигурации:
- Максимальная и типовая нагрузка, включая подъемные приспособления.
- Полезный пролет и общая длина перемещения по подкрановому пути.
- Высота подъема крюка и зазор между рельсами и крышей.
- Количество подъемов в час, количество смен в сутки и ожидаемый спектр нагрузок.
- Место установки, температура, запыленность и воздействие коррозионных сред.
- Несущая способность существующих подкрановых путей, колонн и фундаментов.
- Требования к управлению, позиционированию, автоматизации и перспективам расширения.
Чертежи и описание технологического процесса позволяют комплексно проверить нагрузки на колеса, зазоры при подходе к концам пути, сервисные зазоры и электрические требования.
Как FLAGCRANE подбирает конструкцию балок под конкретные условия эксплуатации

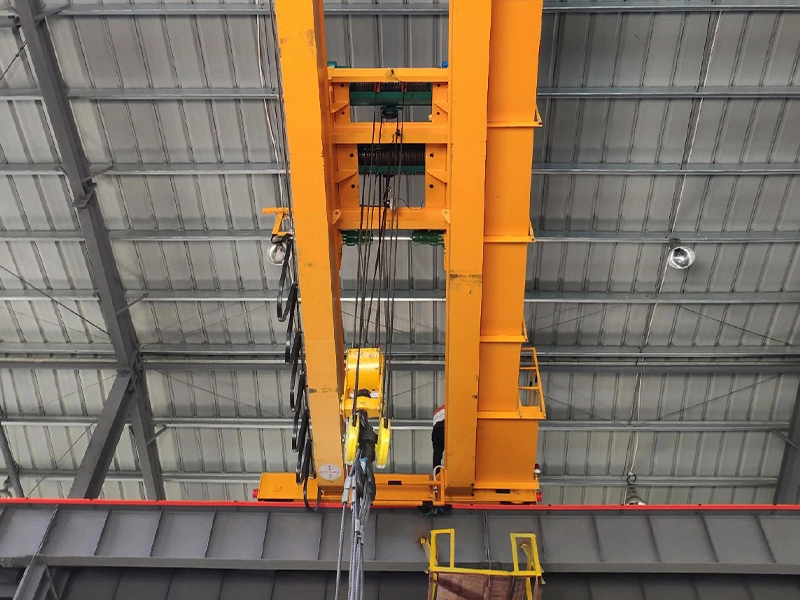

В FLAGCRANE мы разрабатываем стандартные и индивидуальные подъемные системы: однобалочные краны HD и LD, двухбалочные краны N/LH с компактными тележками, а также системы QD и QDX для тяжелых условий эксплуатации. Мы также интегрируем системы управления и подъемные приспособления.
Пришлите нам данные о нагрузке, пролете, высоте подъема, высоте установки подкранового пути и графике работы. Мы сравним параметры моста, тали, класс режима работы и реакции на конструкцию здания перед рекомендацией окончательной конфигурации.
Часто задаваемые вопросы об однобалочных и двухбалочных мостовых кранах
В: В чем основное различие между однобалочным и двухбалочным мостовыми кранами?
О: Однобалочный кран имеет одну балку и обычно подвесную таль. Двухбалочный кран имеет две балки и тележку, установленную на рельсах. Это влияет на вес, положение крюка, удобство обслуживания и стоимость оборудования.
В: Какой кран обеспечивает лучшее верхнее свободное пространство: однобалочный или двухбалочный?
О: Это зависит от особенностей здания и положения крюка. Однобалочная конструкция обычно легче; тележка двухбалочного крана позволяет разместить таль выше. Сравнивайте проектные чертежи.
В: Как класс режима работы крана влияет на выбор между однобалочной и двухбалочной конструкцией?
О: Класс режима работы отражает спектр нагрузок и частоту эксплуатации. При умеренных нагрузках подходит любая из конструкций, но для непрерывного и тяжелого производства чаще требуются компоненты двухбалочных кранов повышенного класса работы.
В: Всегда ли однобалочный мостовой кран дешевле на протяжении всего жизненного цикла?
О: Нет. Первоначальная стоимость обычно ниже, но недостаточно точный подбор параметров приводит к ускоренному износу и простоям. Необходимо учитывать строительные работы, энергопотребление, проверки, техническое обслуживание и потери продукции.
В: Какой кран использовать на сталелитейном заводе или электростанции: однобалочный или двухбалочный?
О: Технологические процессы сталелитейных производств чаще требуют двухбалочных кранов тяжелого режима работы. Зоны технического обслуживания на металлургических, энергетических и водохозяйственных объектах могут использовать однобалочные краны для умеренных нагрузок. Окончательное решение определяется задачами, условиями среды, классом работы и высотой подъема крюка.
