Для предприятий со средними нагрузками, где требуется сохранить свободное пространство пола, электрический однобалочный мостовой кран является эффективной альтернативой более тяжелым и сложным двухбалочным системам. Одна главная балка перекрывает рабочую зону, электрическая таль обеспечивает подъем и поперечное перемещение, а мост крана движется по подкрановым рельсам.
Для покупателей ключевой вопрос — соответствует ли конструкция, класс режима работы, системы управления и рабочая зона крана решаемым производственным задачам. В данном руководстве эти вопросы рассмотрены с точки зрения условий работы на предприятии.
Что такое электрический однобалочный мостовой кран?
Электрический однобалочный мостовой кран против однобалочного мостового крана: значение терминов
Среди различных типов мостовых кранов термины «электрический однобалочный мостовой кран» и «однобалочный мостовой кран» в общем смысле описывают одну и ту же базовую конструкцию. Оба варианта имеют одну несущую балку моста, оснащенную электрической талью. Таль перемещается вдоль балки, в то время как весь мост движется по параллельным подкрановым рельсам.
Терминология может отличаться в зависимости от рынка и технических спецификаций. При подборе оборудования ориентируйтесь на номинальную грузоподъемность, пролет, высоту подъема, класс режима работы, тип тали, скорости перемещения, системы управления и условия эксплуатации.
Почему на заводах используют однобалочные мостовые краны?
Конструкция с одной балкой практична при средних нагрузках и необходимости сохранить свободное пространство пола. Относительно легкий мост также снижает нагрузки на несущие строительные конструкции.

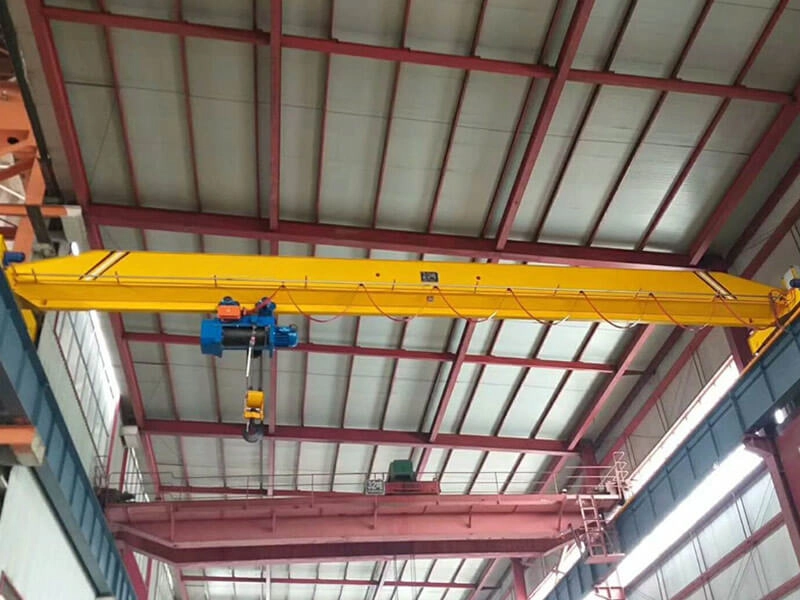

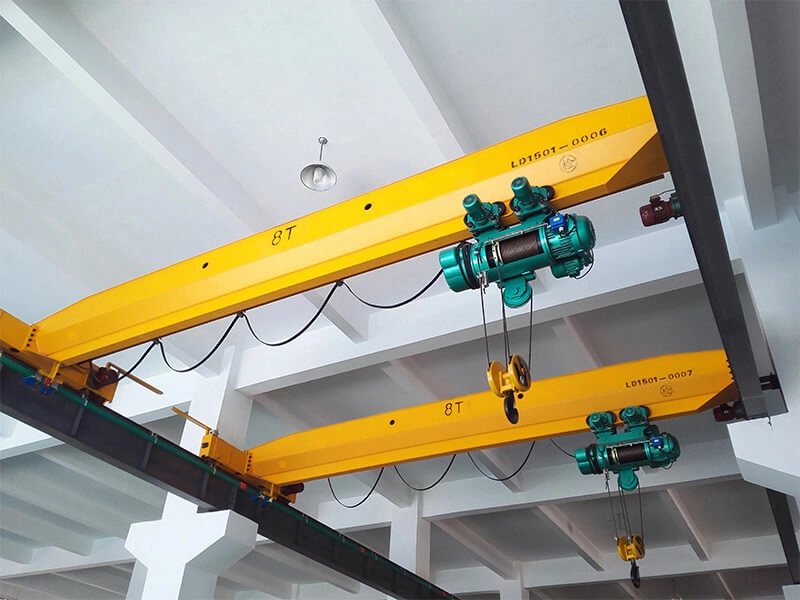

Однобалочный мостовой кран с электрической талью серии LD от FLAGCRANE применяется для механической обработки деталей, сборки машин, технического обслуживания оборудования и складских погрузочно‑разгрузочных операций. Он сочетает компактную конструкцию моста с электрической талью для регулярного перемещения промышленных грузов.
Основные компоненты электрического однобалочного мостового крана
Кран работает как единая система. Мост, таль, приводы перемещения, электрооборудование и устройства безопасности должны соответствовать требуемому классу режима работы.
Главная балка и концевые балки: несущая конструкция
Главная балка перекрывает пролет цеха и передает усилие от поднятого груза на концевые балки и подкрановые пути. Концевые балки несут колеса моста и обеспечивают продольное перемещение крана.
Конструкция LD включает главную балку, концевые балки, электрическую таль, механизм перемещения тележки и электрооборудование. Легкая конструкция упрощает монтаж и техническое обслуживание.
Электрическая таль: функции подъема и поперечного перемещения
Таль поднимает груз и перемещает крюк по пролету крана. Модель LD от FLAGCRANE обычно комплектуется канатной электрической талью CD/MD. Стандартная таль CD имеет односкоростной подъем, модификации MD обеспечивают двухскоростной подъем.
При сборочных или ремонтных работах точность позиционирования может быть не менее важна, чем скорость. Поэтому при выборе тали необходимо комплексно учитывать груз, высоту подъема, точность позиционирования и частоту эксплуатации.
Механизм перемещения крана и система подкрановых путей
Механизм перемещения приводит в движение весь мост по подкрановым рельсам. Вместе с поперечным ходом тали это позволяет крану обслуживать всю рабочую зону пролета.
На уже действующем предприятии важны соосность рельсов, несущая конструкция, безопасные зазоры и длина хода. Именно поэтому перед окончательным подбором конфигурации мы уточняем, для нового или существующего здания предназначен проект.
Электрические системы управления и устройства безопасности
Пусковые устройства управляют подъемом и перемещениями, а защитные механизмы предотвращают небезопасные режимы работы. В зависимости от комплектации краны могут управляться подвесной кнопочной панелью или беспроводным пультом. В состав защитного оборудования входят буферы, концевые выключатели, ограничители перегрузки, функции аварийной остановки, а также защита от перепадов напряжения и тока.
Комплект защитных средств должен соответствовать условиям эксплуатации, доступу для обслуживания, классу режима работы и принятой практике технического обслуживания.
Принцип работы электрического однобалочного мостового крана
Три базовых движения: подъем, поперечное и продольное перемещение
Стандартный цикл обработки груза включает три вида движений:
- Подъем — подъем или опускание груза при помощи электрической тали.
- Поперечное перемещение — движение тали вдоль балки моста.
- Продольное перемещение — движение всего моста по подкрановым путям.
Совокупность этих движений позволяет перемещать детали по всему пролету цеха, не занимая проходы на полу.
Взаимодействие компонентов крана в течение рабочего цикла подъема
Например, при транспортировке узла машины от сборочного поста в зону ремонта таль сначала поднимает деталь над поверхностью. Поперечный ход позиционирует ее в боковом направлении, а продольное перемещение моста переносит деталь по пролету. Тормоза, концевые выключатели, пульты управления и приводные системы обеспечивают торможение и точное позиционирование.
В конструкции HD используется компактный трех‑в‑одном привод, объединяющий редуктор с закаленными зубьями и тормозной двигатель с частотным регулированием. Это уменьшает мертвую зону моста и увеличивает полезную рабочую зону.
Где применяются электрические однобалочные краны и как правильно подобрать их характеристики
Применение кранов на производстве: изготовление, сборка и техническое обслуживание
Однобалочные краны подходят для множества внутренних производственных операций, где требуется регулярная обработка грузов, но нет потребности в сверхтяжелом режиме работы. Типичные задачи: перемещение обработанных деталей, подача материалов на сборочные участки, подъем двигателей и оборудования для ремонта, транспортировка грузов внутри цеха.
Подбор должен исходить из особенностей технологического процесса, а не только из показателя тоннажа. Кран для ремонтных работ, который используется несколько раз за смену, имеет иной профиль нагрузки, чем кран для непрерывного производства, даже при одинаковой номинальной грузоподъемности.
Применение на объектах энергетики, водного хозяйства и металлургии: сфера использования однобалочных кранов

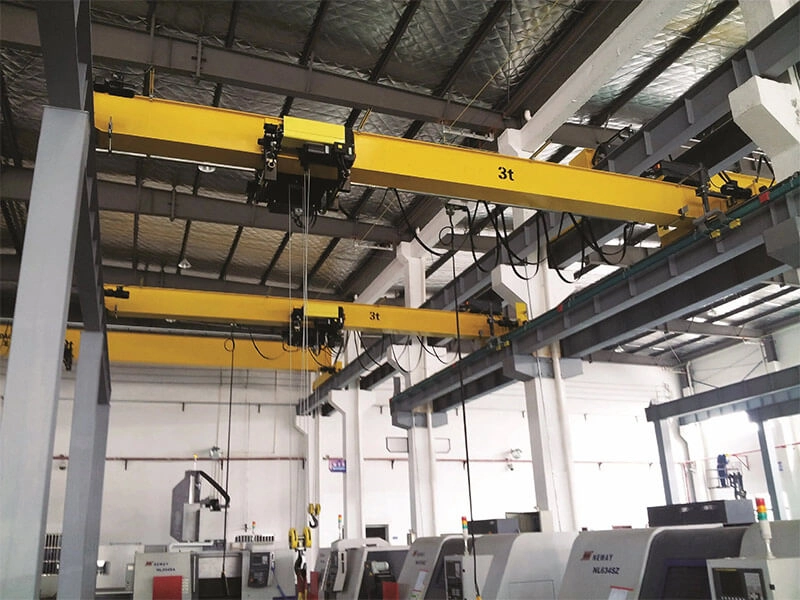

Предприятия энергетики и водного хозяйства часто нуждаются в подъемном оборудовании для монтажа и планового технического обслуживания. Наш однобалочный мостовой кран стандарта FEM серии HD предназначен для легких промышленных режимов, включая монтаж и обслуживание оборудования на электростанциях, в цехах и на складах. Он комплектуется европейской электрической талью ND и соответствует классу режима работы FEM 2m / ISO M5.
Пример из практики: в ремонтном отсеке электростанции конфигурация HD хорошо подходит для позиционирования оборудования при монтаже или ремонте, без непрерывной тяжелой технологической обработки грузов. Компактный привод и уменьшенная мертвая зона повышают полезную рабочую зону.
На металлургических заводах требуется более строгий подход к выбору. Однобалочный кран подходит для вспомогательных ремонтных операций и легких цеховых погрузочно‑разгрузочных работ. Операции при высоких температурах, работа с расплавленным металлом, высокочастотные или сверхтяжелые технологические подъемы требуют отдельного инженерного расчета и могут потребовать тяжелого или специализированного крана.
Грузоподъемность, пролет, высота подъема, режим работы и условия среды: какие данные отправлять поставщику кранов
Эффективный запрос коммерческого предложения должен предоставить инженерной группе полную информацию для оценки всей подъемной системы:
- Номинальная грузоподъемность и реальная масса рабочего груза.
- Пролет, высота подъема и длина хода крана.
- Параметры электроснабжения.
- Условия объекта: новое или существующее предприятие.
- Назначение крана и подробные условия эксплуатации.
- Особые требования к управлению, окружающей среде и обработке грузов.
Две конфигурации FLAGCRANE наглядно показывают важность класса режима работы и компоновки:
| Критерий выбора | Однобалочный кран LD | Однобалочный кран HD по стандарту FEM |
|---|---|---|
| Типичное применение | Механическая обработка, сборка, ремонт, складские операции | Легкие промышленные работы, монтаж оборудования, обслуживание электростанций |
| Таль | Электрическая таль CD/MD | Европейская электрическая таль ND |
| Справочный пролет | 7,5–28,5 м | 7,5–28,5 м |
| Справочная высота подъема | 6–30 м | 6–30 м |
| Класс режима работы | А4 | FEM 2m / ISO M5 |
В компании FLAGCRANE мы используем эти исходные данные для подбора крана под здание и технологический процесс, а не рассматриваем грузоподъемность как единственный критерий выбора.
Часто задаваемые вопросы
В: Что такое электрический однобалочный мостовой кран?
О: Это мостовой подъемный кран с одной главной балкой и электрическим подъемным узлом. Таль захватывает груз и перемещается поперек моста. При этом весь мост катится по подкрановым рельсам. Термин «однобалочный мостовой кран» — это другое распространенное название данной конструкции.
В: Какие основные компоненты имеет электрический однобалочный мостовой кран?
О: Основные узлы: балка моста, концевые балки, электрическая таль, механизм перемещения, электрические системы управления и устройства безопасности. Конкретная модель тали, приводы, способ управления и комплект защиты зависят от класса режима работы и условий работы на предприятии.
В: Где чаще всего применяются электрические однобалочные мостовые краны на заводах?
О: Распространенные сферы применения: механическая обработка деталей, сборка оборудования, ремонтные зоны, цеха и складские погрузочно‑разгрузочные операции. Подходящие модификации также используются для монтажа и обслуживания оборудования на энергетических объектах.
В: Какое техническое обслуживание требует электрический однобалочный мостовой кран?
О: Обслуживание охватывает таль, канат или другой подъемный элемент, тормоза, колеса, электрические системы управления, концевые выключатели и состояние подкрановых путей. Частота осмотров определяется классом режима работы, условиями окружающей среды, действующими нормативами и инструкциями по эксплуатации выбранного оборудования.
